iphone 4S今日正式在美、加、英、法、德、日、澳开售。虽然其外观和iPhone 4相差无几，但内部仍然留有种种的奥妙待解答。不用担心，拆解专家iFixit网站已经抢先从德国购得新机，照例奉上了拆解报告。


iPhone 4S包装，iCloud云服务Logo被放在了显眼的位置。新机的主要硬件规格为：
Apple A5双核处理器
800万像素1080p视频主摄像头 + VGA前置摄像头
Broadcom 802.11 b/g/n wifi + 蓝牙4.0（首次加入）
Retina Display 960x640分辨率LED背光IPS液晶触摸屏
四频GSM/WCDMA + 双频CDMA/EV-DO双模

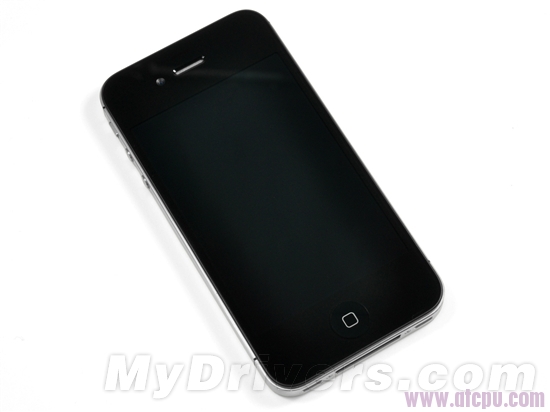

iPhone 4S真机从正面看几乎难以和iPhone 4区分开来。

要想从外观上进行识别，需要查看机身侧面不锈钢边框天线的设计。iPhone 4S在摄像头旁边有一条分割线，而iPhone 4的这条分割线位于顶部耳机孔旁边。

另一侧，静音开关上方的分割线也是新增的。这条分割线还导致静音开关位置有所微调，早期的一部分iPhone 4胶套/保护壳无法使用在iPhone 4S身上。
总体来看，iPhone 4S的天线设计和大家较少见的CDMA版iPhone 4一致，而区分它们也很简单，因为CDMA版iPhone 4根本没有SIM卡插槽。

iPhone 4S标识，型号为A1387。

和后期的iPhone 4一样，iPhone 4S机身底部的两颗螺丝为特制的五角星形，需要专用螺丝刀才能打开。

开启后的一切似乎仍然和iPhone 4那样的相似。




iPhone 4S拆解
2011-10-14 10:07:09 21668 人阅读 作者：Skyangeles 编辑：Skyangelesdocument.writeln("[url=][复制链接] [我要爆料]") [复制链接][/url] [我要爆料]

电池的垫片上仍然写着“仅供授权服务提供商更换”，但这阻挡不了我们。

3.7V 5.3Whr锂聚合物电池，比iPhone 4的电量微升了0.05Whr。需要注意的是，由于接口形状不同，新电池无法和iPhone 4互换。
续航能力上，iPhone 4S标称8小时3G通话，14小时2G通话，200小时待机。对比iPhone 4，3G通话时间增加了1小时，2G通话不变，待机则缩短了100小时。猜猜看，3G通话时间的延长来自新改进的双模通讯模块，待机时间大降则是拜双核cpu所赐。

大家非常关心的800万像素主摄像头。

新模块整合了背照式CMOS以及5片设计的新镜头。

摄像头模块背面。

iPhone 4S主板整个的设计布局和CDMA版iPhone 4非常相像。注意到右侧电磁屏蔽罩上的白色三角形没有。那是苹果在机身内部设置的又一处水毁试纸，一旦进水变红，苹果将拒绝保修。

拆除屏蔽罩后，各种芯片已经开门迎客。红色方框内的最显眼芯片当然是大名鼎鼎的Apple A5双核处理器。
这一组芯片主要为3G网络服务，包括：
橙 高通RTR8605双模多频RF无线收发芯片
黄 Skyworks 77464-20负载不敏感功率放大模块（LIPA），用于WCDMA网络
绿 Avago ACPM-7181功率放大器 Power Amplifier
蓝 TriQuint TQM9M9030多模四频功率放大模块
紫 TriQuint TQM66052可能是一颗PA双工器

Chipworks早先拍摄的高通RTR8605芯片核心显微镜照片

Apple A5处理器特写，编号中的E4E4代表着两颗三星制2Gb LPDDR2内存颗粒，总容量4gb=512MB。也就是说，iPhone 4S仍然是512MB内存。

和上面的德国版本不同，另一部被拆解的澳洲销售iPhone 4S，其Apple A5处理器上有不同的编号，显示嵌入内存为尔必达制

Apple A5的显微镜核心图
主板背面还有一系列芯片：
红 高通MDM6610芯片组，相比iPhone 4的MDM6600，就是它提供了iPhone 4S双模全球机的能力。
橙 苹果标芯片编号338S0973，可能是一颗电源管理芯片。

最后一块屏蔽罩下是东芝出品24nm制程16GB MLC闪存颗粒，编号THGVX1G7D2GLA08。

SW SS1830010，功能目前未知

前面板模块，包括液晶屏，触摸传感器等

iPhone 4S机身内部的设计更多的类似CDMA版iPhone 4，但屏幕这一部分则更像GSM版iPhone 4。

屏幕模块上的二维码标识。由于iPhone 4S将液晶屏和触摸传感器焊死在一起，已经无法再进行拆解

屏幕上的这一组排线内包括环境光线传感器等
iPhone 4S拆解

iPhone 4S的振动马达，是和CDMA版iPhone 4一样的线性振荡器，而非GSM版iPhone 4的平衡锤旋转式马达，振动更静更轻柔。

屏幕下方Home按键的部分

这两张照片中被圈起来的小纸片都是水毁试纸

摄像头排线上的编号

这就是iPhone 4S，从这个层次的拆解来看，主要结构皆延续自上代机型，主要是升级后的CDMA版iPhone 4。
