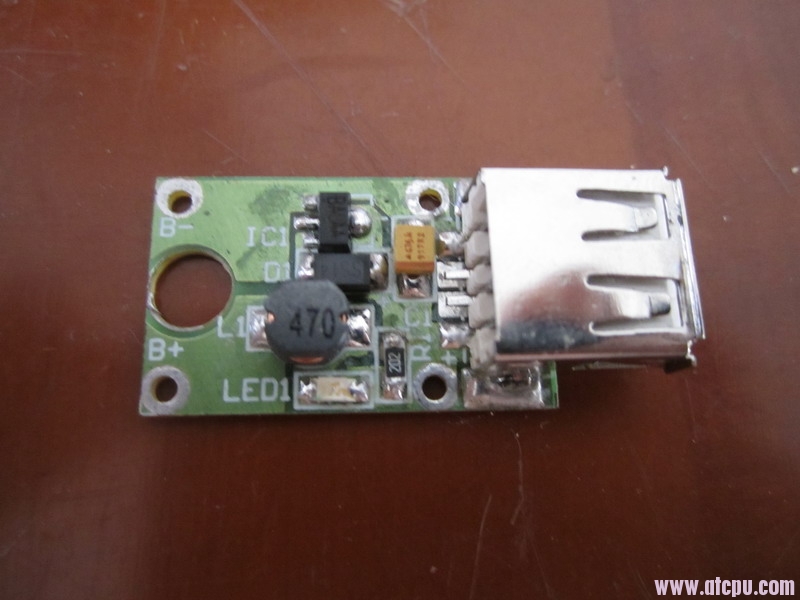

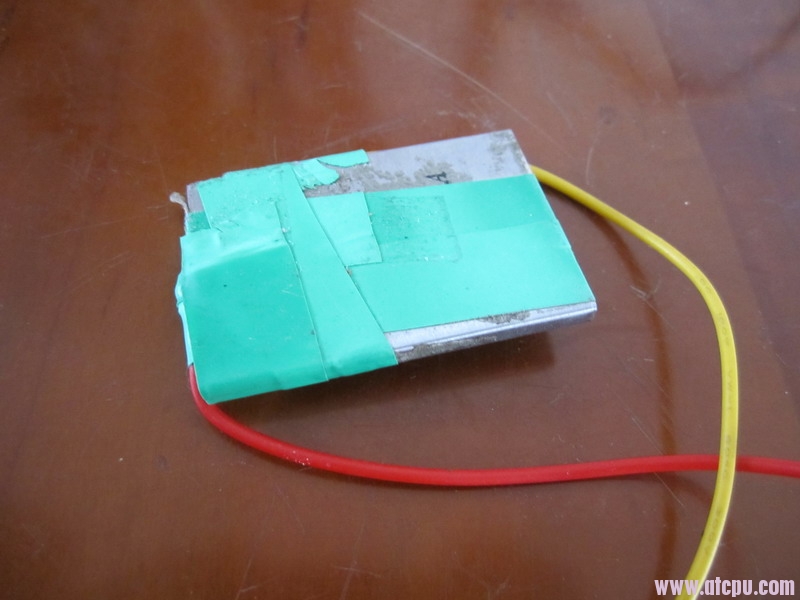

	咕~~(╯﹏╰)b。朋友电脑卡的很。废话不说了。直接主题，先是要用到的东西。。。图片：107_3710_8969fd134b255ea.jpg USB升压板(卖小零件的市场到处都有。价格5-10元吧。有的功能多一些)、图片：107_3710_f72cbd13d58af41.jpg 锂电池（切记不要弄断电池上的铁片。不然。就再也焊不上电线了。。当然也可以用铝焊锡丝焊上。但是价格昂贵还不好买。就像我这个就是断了。。废掉了。胶带粘了粘。做实验用吧。怎么说也是个锂电池。你们懂的）。图片：107_3710_6423a6c034f2085.jpg 锂电池保护板（手机电池上有。自己拆吧，。就电池芯上边那一块。）、图片：107_3710_17ba9e21144da9c.jpg 三脚开关。（用来做升压开关的。用于放电和充电的切换开关）图片：107_3710_6b43454d4f75f0f.jpg 飞线。呃。。工具焊烙铁等等。。 ╮(╯▽╰)╭是不是画张电路图啊。不会。直接看焊好的吧~ 焊好的。。线都很清晰吧，自己看看吧。图片：107_3710_b02696c610636d3.jpg 开关一端是5V的（放电的状态。）一端是3.7-4.2V（也就是电池当前的电压。冲点状态。）╮(╯▽╰)╭万用表借人了。。凑合着看吧。看现在已经可以给手机充电了。图片：107_3710_998e33df07ca7cf.jpg 图片：107_3710_cd5e87d70447018.jpg 充电的时候用两端均为USB的线。。自己接一根吧。。不过也有这种线。。车载MP3一般都这种线、。、我自己接了一个图片：107_3710_c076e2484b85c4f.jpg 、正在给电池充电。。。。。图片：107_3710_7c9ee4c07e034ba.jpg 板子上带的电量指示灯。。图片：107_3710_38fe109e987af65.jpg 怎么样，不知道亲们懂不懂。那不懂就自己反思吧、如果觉得我那写的不好。大家多做自我批评。、这个是我以前做的。。。 [url=http://dstatic2.esqimg.com/5823884/IMG_1428[1].jpg] 图片：107_3710_dbff52c1103c5ae.jpg [/url] [url=http://dstatic.esqimg.com/5823881/IMG_1433[1].jpg] 图片：107_3710_677b03f6879ab89.jpg [/url] 没有了。。
