电脑与网络维护手册2----小型局域网组建

楼主^#

更多发布于：2012-01-18 13:53

[] 1

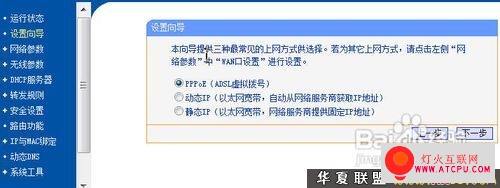

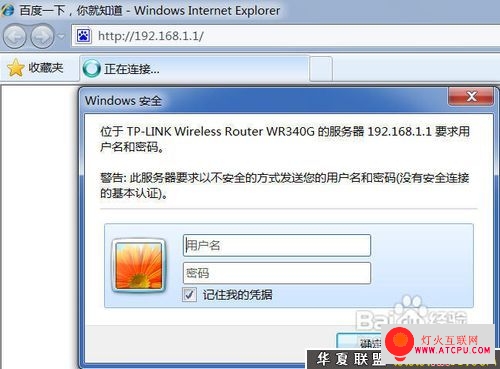

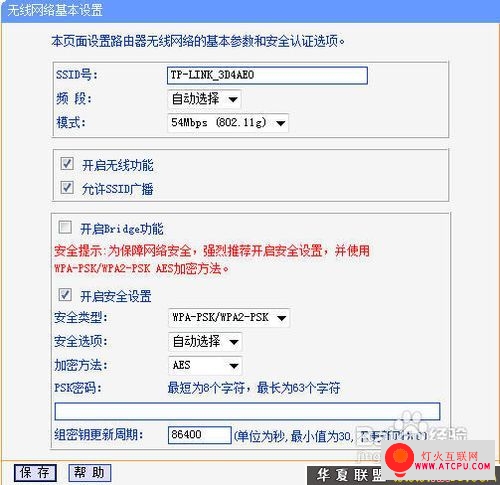

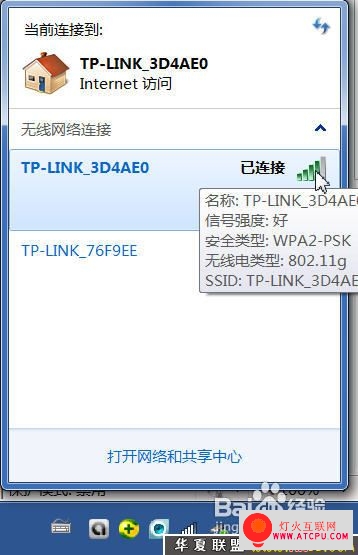

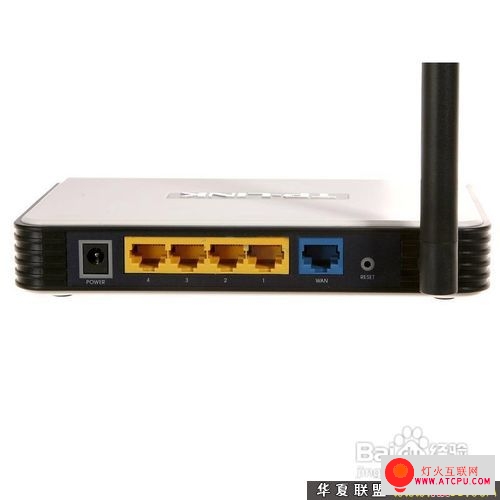

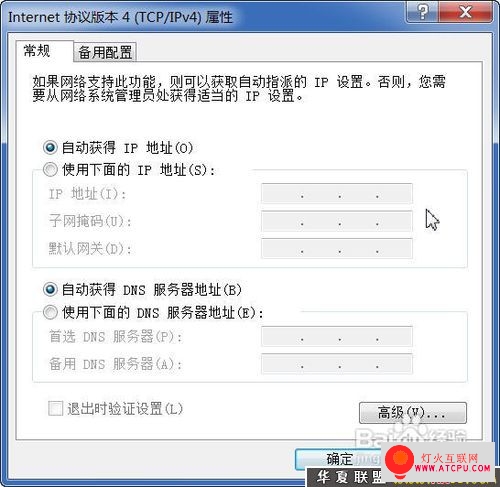

	无论是家庭还是公司，局域网已经成为了极其普遍的网络类型，这里介绍下小型局域网的组建以及相关内容。工具/原料路由器、ADSL猫、交换机、多台电脑、网线步骤/方法这里先给出小型局域网的网络拓扑结构图，用户可以有一个直观认识，图片：36_3710_c7bc6f682ef19c2.jpg 外线指的是电信或网通等等网络提供商的接口，家里的墙上一般就会有相关接口（电话口），如果没有，需要从外面接线到屋内（初装）。如果户内没有安装电话，那么外线首先是连接在ADSL猫（调制解调器）上面的“DSL口“，如果户内只有一台电脑，”Ethernet口“连接的就是电脑；如果有多台电脑，那么”Ethernet口“连接的是路由器的WAN口。图片：36_3710_d23bc9c7bcc64a8.jpg 路由器是组建局域网、多台电脑共享上网的关键设备，最常见的是4口路由，电脑可以通过网线插在1-4口上，也就是单独的路由器最多可以支持4台电脑组建局域网。我们可以可以通过交换机来扩展连接的电脑台数，交换机也是连接在路由器上的。图片：36_3710_0a3c7d5aecc1e18.jpg 电脑的网络设置在电脑的本地连接属性里，选择“internet协议版本4”，图片：36_3710_bba1856cbb5fb7f.jpg 点击“属性”，都设置为自动获取，图片：36_3710_68493b021ee26a8.jpg 路由器的设置打开浏览器，输入“192.168.1.1”或“192.168.0.1”并回车，这是路由器的IP地址，输入用户名和密码，默认都为“admin”，这些信息在路由器的底部都有显示的，图片：36_3710_b491d7ce4427916.jpg 进入路由后，点击左侧功能的“设置向导”，选择PPPOE模式，下一步，输入服务商给你的用户名和密码即可，图片：36_3710_748b3da56d2e015.jpg 图片：36_3710_e6376fe615b26b0.jpg 设置完毕后，路由器会自动连接因特网，连接成功后，在运行状态中可以看到相关信息，这时所有电脑都能正常上网了。图片：36_3710_ab3ca393895ab21.jpg 无线上网设置现在笔记本、平板或手机等移动设备很普遍，或者不方便用有线的台式机都可以使用无线上网功能，我们可以在路由器中进行相关设置。点击“无线参数”，在“开启无线功能”和“开启安全设置”前打钩，为了避免其他用户蹭网，我们要设置PSK密码，这样在连接路由器时会提示输入密码才能连接。图片：36_3710_c216295af20e2b5.jpg 在电脑上点击右下角的无线图标，选择服务器型号，连接即可。图片：36_3710_bf0b2b966627c1a.jpg 注意事项部分路由器不支持无线上网功能，最直观方法是看路由器有无天线。台式机要想实现无线上网，可以购买无线网卡，U盘式无线网卡最为方便和普遍，大概几十元的价格。路由器的设置界面各不相同，但涉及到得具体功能基本相同，下篇将会详细介绍路由器详细设置。
