[CPU技术]电脑主板维修之CPU风扇不转（图文）

中午吃完饭，客户打电话给我：“我这里有一台电脑最近经常无故关机，怀疑是cpu风扇坏了导致CPU温度过高关机”，接完电话，我带上风扇及常用的工具赶到客户那边。

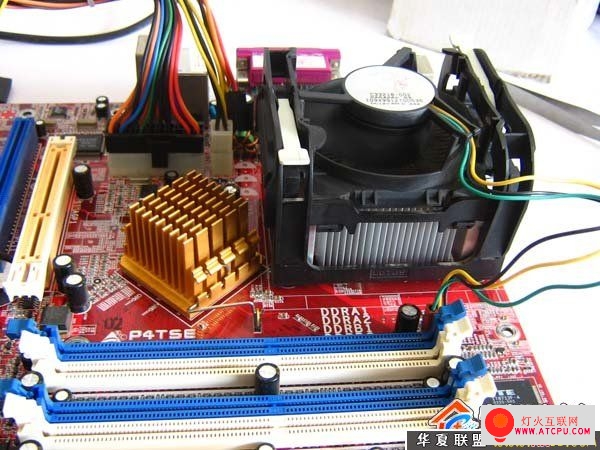

打开机箱，通电，按下主机开关，发现CPU风扇确实不转，但显卡风扇运转正常，主机能正常启动，查看Bios相关设置，并无不当之处；用了两分钟时间将新的风扇换上去，再次按下主机开关，怪哉！！！新的风扇竟也没反应。
因当时没有带万用表，所以只能将主机抱回公司检测。
从机箱中卸下主板，取下主板上的插件：CPU、内存。在主板通电的情况下测得CPU风扇接口第二针电压为0.62V，问题已经明了：CPU风扇所需电压标准为12V，由此推断与此针相连的电路有故障。

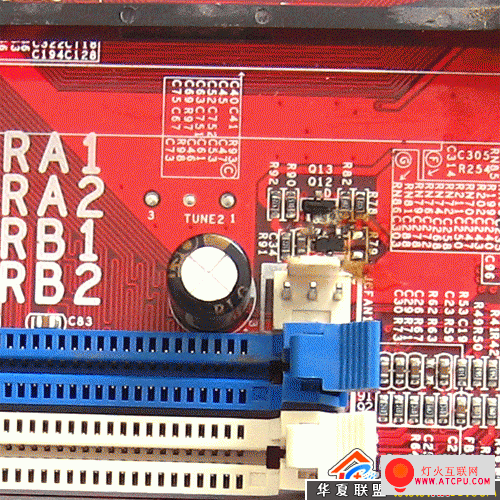

通过跑线路，发现一芝麻三极管Q12与之相连，通电的情况下，测得该三极管E极电压12V，C极电压0V。断电测量发现此管已击穿。从另一块废主板上拆下阻值相当的三极管代换，通电的情况下测CPU风扇接口第二针电压为12V，接上风扇，开机测试，风扇运转正常，故障排除。
