全程酸爽!用4张TF卡组成128G SSD 还装了系统

楼主#
更多 发布于:2016-09-05 18:40
相比于传统机械硬盘,SSD固态硬盘没有机械部件,拥有读写速度快、静音、防震抗摔等诸多优点。装与不装SSD,对于电脑整体的性能影响甚大。近年来,SSD已大规模普及,几乎成为现在个人PC标配硬件。SSD市场的火爆,加上入门的门槛并不高,PCB板、主控、闪存、固件甚至外壳,都可以花钱买来,只需要组装起来就能卖。正因如此,SSD品牌众多,在京东上SSD销售页面,数上品牌的,就多达49个品牌,产品品质也是参差不齐。
既然SSD准入门槛不高,DIY老司机就突发其想,到底能不能“山寨”个SSD出来呢?

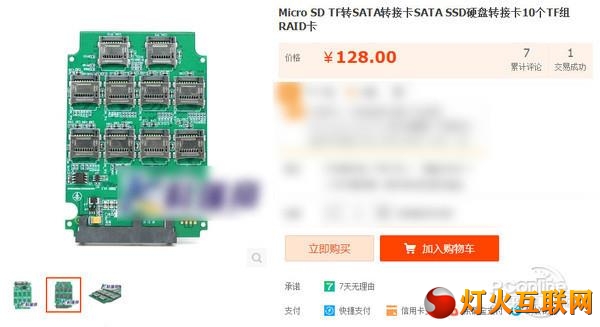

果然,在神奇的淘宝上,找到一款“神器”,<华强北荣誉出品>---TF转SATA的转接卡,有了它,将TF卡改造成SSD固态硬盘似乎变得轻而易举?事实是怎样的呢?马上向下看!


传说中的“神器”:TF转SATA转接卡


创新是什么?对于华强北来说,将iphone 5摇身一变成iphone6,这是创新;将iPhone 6s 16G魔改成128G,这是创新;今天,有一项“创新”将诞生--“TF转SATA转接卡”,直接将TF卡 充当SSD中的“闪存”,一块由TF卡组成SSD的这样诞生。


正面布置满了用于装载TF卡的插槽,背面除一颗芯片外,就空荡荡一片。


配置SATA接口,通过SATA线,可以与台式机、笔记本主板上的SATA接口连接。



一共多达10个TF卡插槽,最多可同时接入10张TF卡,支持SATA热插拨,不需要额外驱动,即插即用。这一块SSD的容量,可自由变换。据商家介绍,该设备每一通道最高可以支持读写速度为35MB/S,10通道装满后最高可支持350MB/S,实际速度视T卡的速度而定。
TF卡组RAID的规则:
这张转换卡可同时转入10张TF卡,容量与速度是可叠加的。规则大致是这样的:使用多张TF卡做配对叠加时,以配对的卡里容量最低速度最慢的卡的倍数叠加。例:使用1张8GB卡与9张16GB卡做叠加是该设备以8GB之10倍数叠加,速度叠加也是以此类推。
使用该设备时,用相同牌子、容量、速度的TF卡做配对叠加,这样效能值最大。

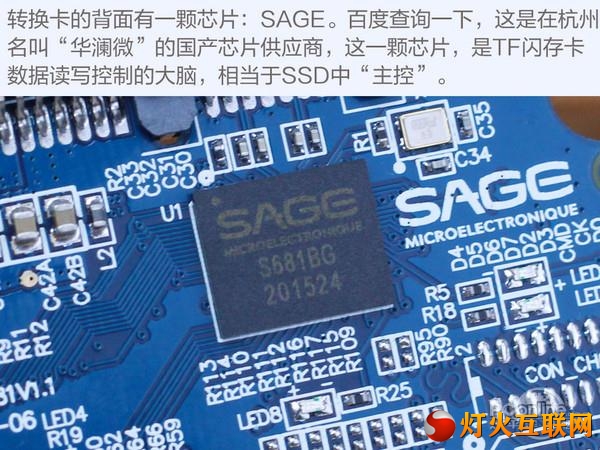

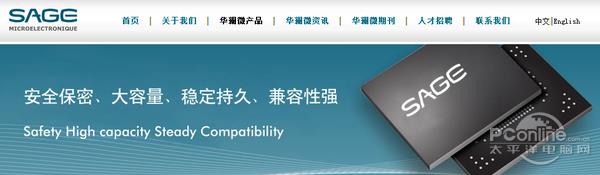

转换卡的背面有一颗芯片:SAGE,百度查询,这是在杭州,名叫“华澜微”国产芯片供应商。这一颗芯片,应该就是TF卡数据读写控制的“大脑”,相当于SSD中的“主控”,通过它,实现对TF卡数据读写的分配、存取、擦除等。


考虑到成本问题,我们只购买4张创见UHS-I Class10 TF卡,32GB容量,4张正好组成128G容量,相当于一块128G SSD。

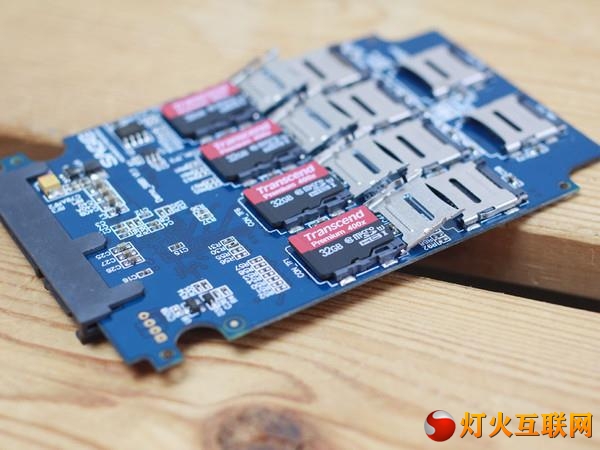

将TF插入转换卡中



如果你没有全部插满10张TF卡,那插卡的位置顺序其实有考究的,TF卡接入顺序不对,系统将无法识别到TF卡信息。在每一个插槽上,对应编号,从CON-TF1到CON-TF10,接入TF卡也应该按照TF1至TF4来接入。
换个SSD外壳:真正的SSD呼之欲出


我们拿了一块金泰克新品SSD S500 128G 拆解,可以看到,现在主流SSD都采用这种短小的PCB板设计,但是铝合金的外壳也是兼容标准的2.5英寸PCB板的。



跟正常的SSD比较,这个转换卡原理就很明晰。其实只是将SSD原来的闪存芯片,用TF卡代替。TF卡存储媒介本身就是由闪存芯片。只是主控,固件算法优化等,这转换卡压根不会让人放心。最关键的是,TF卡的闪存充当SSD的闪存,品质也是让人质疑。


将原有的PCB板取出,装上这2.5英寸转换卡,实现无缝对接。


盖上外壳,拧上螺丝,偷龙转凤,一块被换掉“芯”的山寨SSD,就这么制作完成了。



换了外壳之后,单凭外观,你能判断,这不是一款真正的SSD吗?写到这里,似乎让你们看到华强北商人的商机所在了。
系统成功识别这一块固态硬盘:


CrystalDiskInfo 软件查看硬盘的基本信息时,识别到“SAGE”字样,固件也识别到了,另外SATA 接口传输模式是SATA 2.0,其他的信息就没有了,下面都是空白一片。


在系统的磁盘管理那里,可以找到由4张TF组成的SSD,除了系统冗余容量,实际分区的容量大概为120G左右。
性能测试:能不能胜过真正的128G SSD?



单张TF 卡的读写性能
前面我们提到,这一块特殊的128G SSD性能是由TF卡性能决定的,这次我们购买的TF卡,性能不算强,官方给出理论读取速度为60MB/s,实测大概为55MB/s,相差无几;而写入速度也仅仅21MB/s左右。
所以测试时,可能成绩不会太好看。我们也拿同容量金泰克S500 120G SSD与传统1TB机械硬盘,做一下对比测试。




(上)转换卡的性能、金泰克S500 120G的性能(下)
实测的结果,告诉我们这128G 山寨SSD性能挺差劲的,持续读写143MB/s、76MB/s,根据TF卡读写速度,这将近是4张TF卡叠加之后性能了,而4K性能更弱,比起金泰克S500 120G,差距实在不是一点半点。




(上)转换卡的性能、希捷1TB 机械硬盘的性能(下)
与传统1TB 机械硬盘,这128G 山寨SSD也没有明显的优势,其实也是跟TF卡有关,创见这一款TF卡性能较为普通,4张TF卡叠加都打不过机械硬盘。




(上)转换卡的性能、金泰克S500 120G的性能(下)




(上)转换卡的性能、希捷1TB 机械硬盘的性能(下)
从ATTO实测对比来看,由4张TF卡组成的 128G SSD,仍旧是打不过传统的机械硬盘,更别说真正的SSD了。




(上)转换卡的性能、金泰克S500 120G的性能(下)
从AS SSD Benchmark 实测总分,128G转换卡总得分仅仅37分,而金泰克S500 120G 总得分725分,近20倍。
测试小结:由于我们测试的TF卡性能较为普通,叠加后的性能自然没有惊艳的加成。另外,TF卡本身不会写入零碎文件,像U盘一样,4K性能较为一般,与传统机械硬盘不相上下。
装系统体验:能装Windows 10系统



TF卡本身是不能装系统的,但是通过转换卡之后,4张TF卡组成120G SSD之后,就可以装系统了。而且,还能下最新的Windows 10系统。

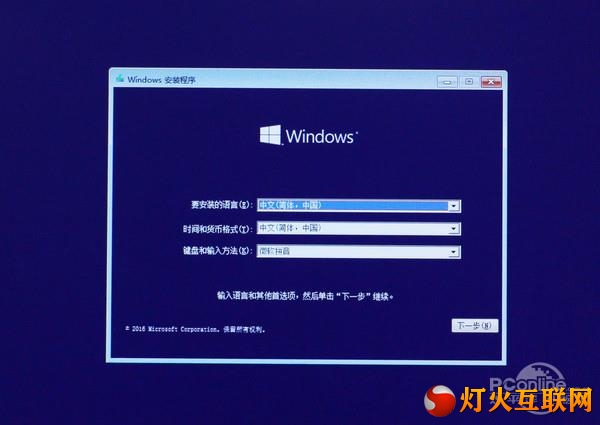

系统识别到120G的容量,重新建立分区,将Windows安装到该分区。



按着步骤,一步一步安装即可。

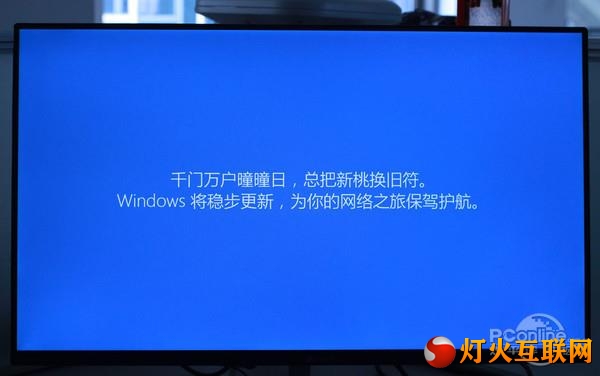

最后,成功为这一块120G的“山寨SSD”,装上最新的Windows 10系统。
装完系统之后的体验



网页浏览



视频播放
由于我们选择的TF卡性能一般,但四张4张TF卡性能有一定加成,安装系统之后,应付像浏览网页、视频播放等这些日常应用,考验cpu性能多一些,对磁盘数据读写要求不算高,所以体验起来不算差,但比起真正的SSD,还是显得稍慢一些。



游戏试玩
给这一块120G 硬盘安装 游戏,《守望先锋》在一开始加载时,由于游戏零碎的数据比较多,加载会比较慢,但在实际游戏过程中,还是感受不到它有什么影响。
成本分析:比真正的SSD还要贵?
想做出这么一个128G 的山寨 SSD,成本也不低啊。



TF转SATA 转换卡 售价128元



创见 32GB TF卡单张 47.9元

金泰克S500 120G  259元 两者成本 转换卡(128元) 4张TF卡(191.6元)  319.6元 1块金泰克S500 120G SSD 259元
测试所用到这一块TF转SATA 的转换卡,售价就达到128元;4张32GB TF卡,单张售价47.9元,共191.6元,意味组建这么一块120G 的山寨SSD花去319.6元,再对比金泰克S500 120G SSD仅259元的售价,小编已经哭晕在厕所里。

结果:这货有没有存在的价值?
(1)TF卡充当系统盘的性能不靠谱
这张转换卡,可将多达10张TF卡组的RAID,相当于磁盘的阵列,在性能上有加成。但TF卡主要针对手机、平板等移动设备外置存储使用,更多要求它的持续读写性能,而4K各项性能表现都比较弱,恰恰在做系统盘过程中,对于4K性能要求比较高。显然,让TF卡来当系统盘,不靠谱。
(2)写入寿命堪忧
每一块SSD都有写入寿命,当达到一定写入寿命时,SSD就会坏掉。TF卡所使用的闪存芯片往往在品质上,不如SSD的(当然也有一些高端TF卡会使用比较好的闪存)。这张转换卡,使得TF卡充当系统盘,写入数据比起TF卡原本充当的角色“重担”大得多,正因如此,TF卡的写入寿命令人担忧。况且,TF卡组成RAID,意味其中一张TF卡坏了,里面的数据全都没了。
(3)价格还贵
小编还要重点吐槽的是这东西的成本,这转换卡售价就不便宜,还要额外购买TF卡,在SSD价格越来越便宜的今天,实在没有理由鼓励你的购买。
写在最后:
iPhone7即将发布,势必“深圳华强北出品”又开始发大招。这货虽然无从考究它的来源,但是这种创新,与华强北的创新风格非常相似。最后,提醒大家,网上选购时,谨防劣质TF卡山寨而来的SSD!
