[主板技术]史上最牛逼主板:25个SATA、双雷电2(组图)

楼主#
更多 发布于:2013-11-19 11:47

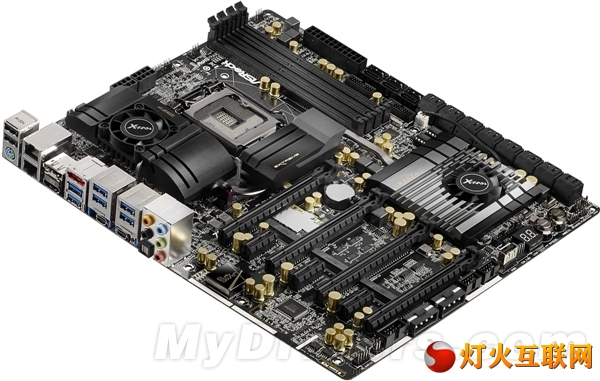

华擎今天发布了号称是地球上最强悍的Z87主板,同时或许也是有史以来最为疯狂的主板“Z87 Extreme11/ac”,密密麻麻的多达25个SATA接口简直令人崩溃。


华擎此前曾在Computex 2013、IDF 2013上两次展示这种主板,如今终于正式面世。在这一堆接口中,有6个标准的SATA 6Gbps(垂直的)来自intel Z87芯片组,支持RAID 0/1/5/10、RST 12、SRT等技术

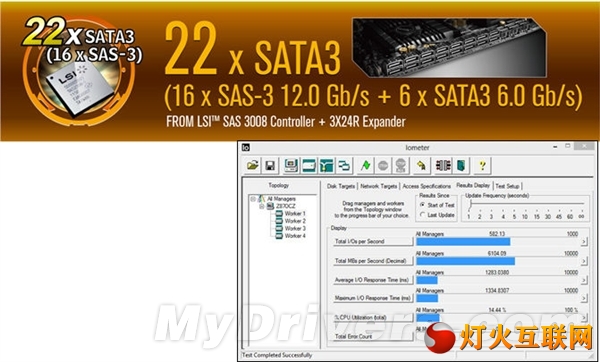

还有16个其实是服务器级别的SAS-3 12Gbps(横躺的),来自LSI SAS 3008控制器、3X24R扩展器,实际传输速度可达6.1GB/s,并支持RAID 0/1/1E/10(最多十块硬盘)。

此外还有背部的一个eSATA,以及埋伏在扩展插槽中间的两个mSATA,它们也都是来自Z87。

注意:eSATA与SATA3_5共享带宽,两个mSATA则分别和SATA3_2、SATA3_4共享带宽,因此不能同时开启,实际能同时安装的硬盘数量最多为22块。

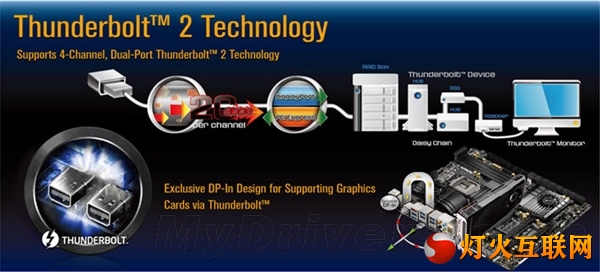

该主板还首次配备了两个最新的Intel Thunderbolt 2(雷电2)接口,支持四通道,每个接口都有PCI-E x2的充足带宽,最高传输率可达20Gbps。

除了支持菊花链方式来南街最多12个雷电设备,它还特别搭载了一个DisplayPort输入接口,可将独立显卡与此接口连接,再去连接雷电设备、显示器,获得更强大的性能。


其它各方面的配置也都是顶级的:

板型EATX,八层PCB,2盎司铜层,供电部分和芯片组均使用主动风扇散热

供电数字式12相电路,双层堆叠MOSFET(DSM),100%日本产导电高分子电容,三层滤波电容(MFC)

内存:四条DDR3 DIMM插槽,频率最高可超至2933MHz,容量最大32GB,支持Intel XMP 1.3

音频Realtek ALC1150音频编码器,7.1声道,115dB信噪比,德州仪器NE5532高级耳机放大器(阻抗最高600欧姆),EMI电磁屏蔽,PCB隔离

网络:Intel I217V、I211AT双千兆网卡,支持Teaming和远程唤醒(I217V)

无线802.11b/g/n/ac Wi-Fi,2.4/5GHz双频段,双天线支持新2x2(双发射双接收),最高速率867Mbps,并支持蓝牙4.0

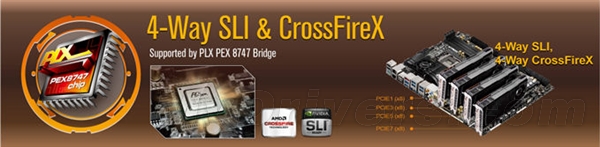

扩展插槽四条PCI-E 3.0 x16,支持最高四路SLI、CrossFire,运行模式为单路x16(PCIE5)、双路x8/x16(PCIE1/5)、三路x8/x8/x8(PCIE3/5/7)、四路x8/x8/x8/x8(PCIE1/3/5/7);三条PCI-E 2.0 x1一条mini PCI-E(预装无线网卡)

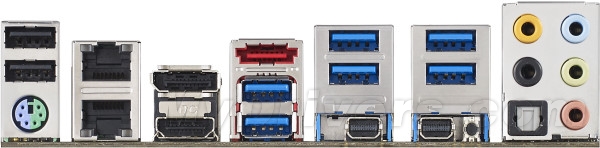

背部接口:键鼠PS/2、两个雷电2、DisplayPort(用于雷电2输入)、光纤S/PDIF、eSATA、两个USB 2.0、六个USB 3.0(其中两个来自Z87四个来自祥硕主控)、两个RJ-45、六个模拟音频口,以及CMOS清除按钮

板载插针:三组六个USB 3.0、两组四个USB 2.0

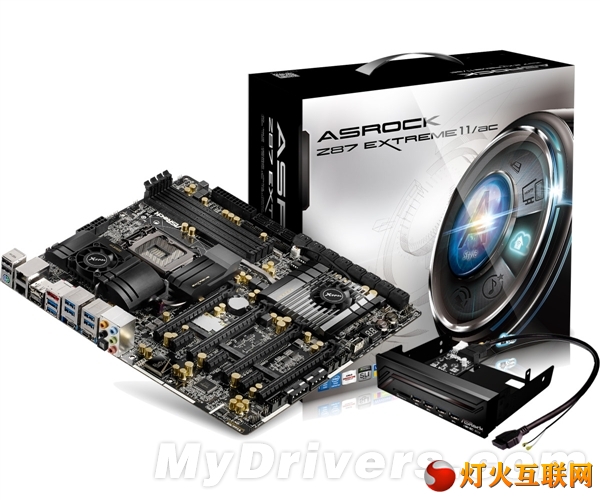

附件:Wi-SD Box,可安装四个USB 3.0设备和SD 3.0读卡器

注:华擎使用了PLX PEX 8747/8605、LSI 3008等控制器来满足各种扩展带宽需求,其中两个雷电2接口各自有两条PCI-E。

价格未公布,估计要400-600美元
